钣金折圆弧加工：圆弧加工可分为普通刀具加工或圆弧刀具加工（R模和圆棒刀）。
1、普通刀折圆弧
选择0.2R普通上模和按选模标准选择下模，通过计算得出圆弧长度，根据圆弧长度和料厚算出几刀完成圆弧，在根据圆弧角度和所折刀数计算出每折的折弯角度，然后进行折弯。但由于形成圆弧过程是折弯几刀甚至几十刀所形成，所以折弯圆弧的大小范围受刀具限制。
一般加工范围为 ：
1）成形90度圆弧：大于R12以上圆弧成形；
2）成形120度以上圆弧：能加工大于刀具极限的所有R圆弧。

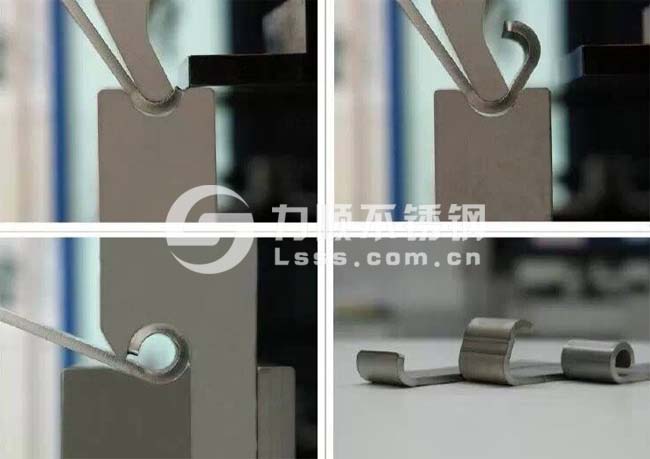

2、R模折圆弧（圆棒和圆弧刀折圆弧）
选择刀具时要根据加工方式而定，如选择V槽宽要根据进刀量来定。
根据刀具固有的R角成形圆弧R角。在选择模具时，如果成形小于R12圆弧，可选择加工规格大小的上下模一次成形。因R模是标准模具，R规格大小有限，所以加工圆弧规格大小有所限制。
如果加工R不在标准模具规格之内，可采用在R模外围加料增加 R。如果成形大于R12圆弧也需要分几刀成形，加工条件和普通刀折圆弧一样。
R模折圆弧有一优点刚刚弥补了普通刀折圆弧的缺点，折弯外观光滑，效果佳，能加工外观要求严格之产品。
3、加工注意事项
1）在R模折圆弧时，首先要注意按选模标准选模。但在加工90度圆弧时，由于加工钣金件有反弹，所以在加工下模是90度时，加工90度的圆弧达不到要求，所以在加工的过程中需要用手推，以保证加工角度。所以在有88度下模的前提下，加工90度圆弧时应首选88度下模。
2）在加工圆弧时，都要求用检测治具进行检测，以保证加工外观尺寸。
3）加工工艺角圆弧时，一般用易模或者手工加工。
4）用R模(圆棒和圆弧刀) 折圆弧选择下模V槽宽度标准 。
Ⅰ折弯90度圆弧选择下模V槽宽度为：V>2(R+T)；
Ⅱ折弯135度圆弧选择下模V槽宽度为：V>1.5(R+T)。
